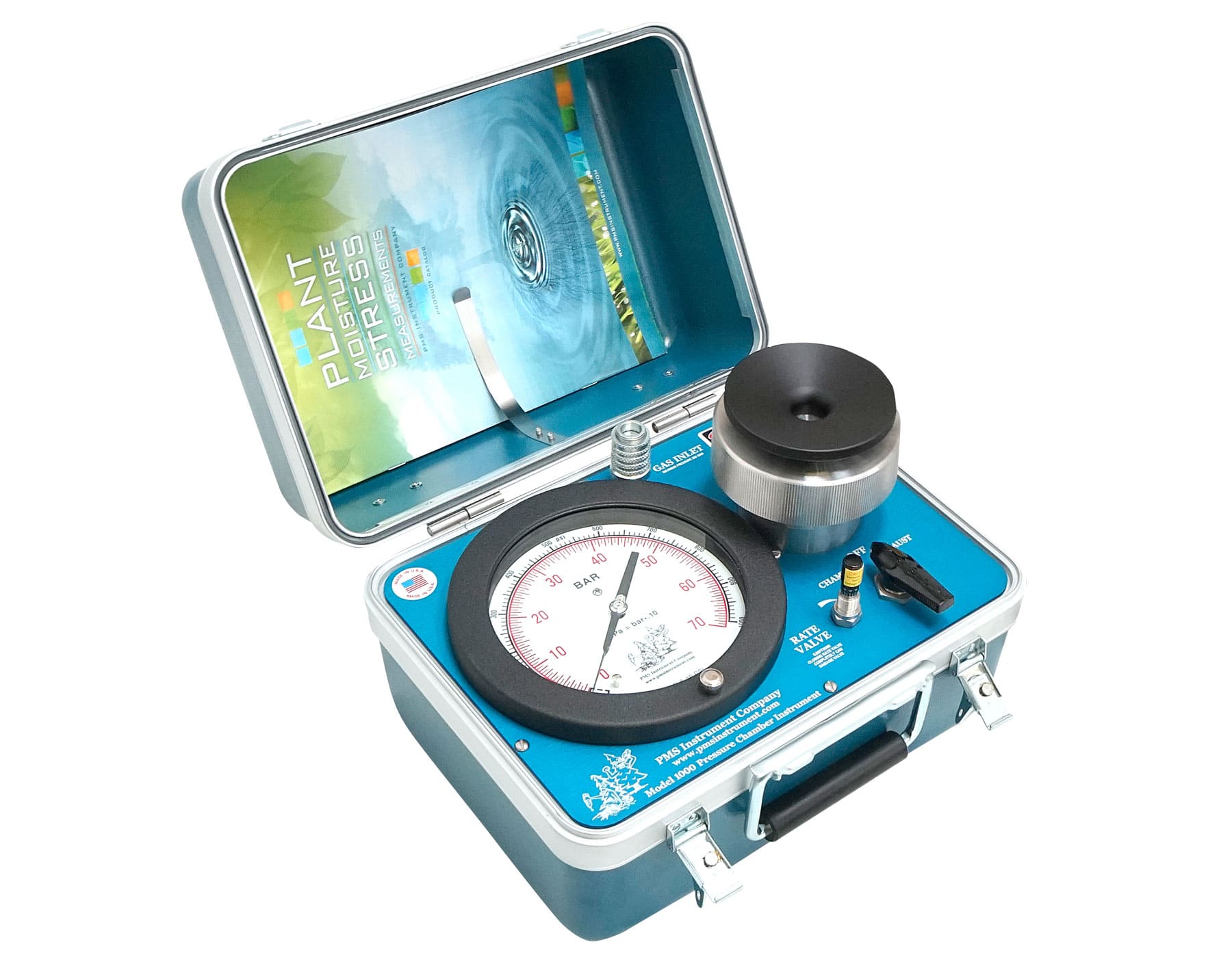

PMS Modelo 1000 - Cámara de Presión Scholander

PMS Modelo 1000 - Cámara de Presión Scholander

La Camara de Presion Scholander se puede conectar directamente a un cilindro de nitrógeno que contenga una presión de 207 bar/3000 PSI.

Descripción

El instrumento viene equipado con nuestro tamaño de junta de sellado más popular: junta e inserto de casquillo de compresión de 1/4 de pulgada. Esta junta sellará una muestra de 1/4 de pulgada de diámetro hasta una posición completamente cerrada. Si necesita otras opciones de sellado, como césped con hojas u otros tamaños semicirculares, consulte nuestras otras opciones.

Esta es una excelente opción para la investigación debido al amplio rango de presión de operación. Es bueno para trabajar en plantas con alto nivel de estrés y curvas de presión y volumen, pero también se puede utilizar para mediciones rutinarias de agua en plantas de cultivo.

El instrumento requiere una fuente de nitrógeno. Puede usarlo en un laboratorio o invernadero con un cilindro grande o comprar nuestro tanque portátil liviano para permitir el trabajo de campo.

Para obtener más información sobre cómo funciona la cámara de presión u otras preguntas, consulte nuestra página de recursos.

Especificaciones

• Presión máxima de funcionamiento: 70 bar
• Construcción de la cámara: Acero inoxidable sólido
• Tamaño de la cámara: 2,5 pulgadas de diámetro interior x 5,0 pulgadas de profundidad interior
• Lectura: Manómetro de tubo Bourdon (escala de barras/PSI)

Tamaño (largo x ancho x alto):

• 13 × 11 × 10 pulgadas
• 33 × 28 × 24 centímetros

• Peso: 20 libras / 9 kg

Indicador:

• Calibre de 6” de diámetro
• 0,5% de precisión
• Rango de 70 bares (7 Mpa)

Sistema de sellado de prensaestopas de compresión de 1/4 de pulgada, 5 juntas de prensaestopas de compresión adicionales de 1/4, manguera de llenado de 6 pies, 1 tapón de laboratorio sólido para pruebas de instrumentos, lubricante para juntas tóricas y grasa de litio, llave de 11/32 de pulgada y 3/32 de pulgada Llave Allen para ajuste de válvula de control, gafas de seguridad y manual de instrucciones de funcionamiento en color.

Información de Seguridad Importante

Advertencias generales

• Se deben usar gafas de seguridad en todo momento al preparar el instrumento de la cámara de presión para su uso, al utilizar el instrumento de la cámara de presión y al trasvasar el gas.

• Trabajar con gas nitrógeno a alta y baja presión requiere un manejo seguro, se deben seguir medidas de precaución y seguridad.
• Los accesorios, mangueras y válvulas de gas nitrógeno pueden fallar. Se deben seguir medidas de seguridad para garantizar que, en caso de falla accidental de cualquier equipo, el usuario no resulte herido. Las posibles consecuencias de una falla incluyen, entre otras:

1. Manguera de azote peligrosa. Podría causar lesiones al cuerpo o incluso la muerte.
2. Acoplamientos o piezas desprendidas a gran velocidad. Podría causar lesiones corporales o incluso la muerte.
3. Descarga de gas a alta presión. Podría penetrar la piel y causar lesiones corporales.
4. Una falla catastrófica de accesorios, mangueras o válvulas podría causar una descarga abrumadora de gas nitrógeno (N2). Riesgo de asfixia o falta de oxígeno en ambiente cerrado. Retire a todas las personas del área y ventile en este caso.

Uso apropiado y previsto

• El instrumento de la cámara de presión sólo debe utilizarse para el fin para el que fue diseñado; ese propósito previsto es presurizar muestras de plantas para medir el potencial hídrico del xilema, extraer agua del xilema o inducir cavitación en muestras de plantas. No se recomienda ningún otro proceso o uso y el usuario podría sufrir lesiones o incluso la muerte.

Ambiente de trabajo

• Siempre que utilice el instrumento de cámara de presión, asegúrese de hacerlo en un entorno seguro. Coloque el instrumento sobre una superficie plana cuando esté en funcionamiento.
• El instrumento de cámara de presión debe operarse y almacenarse a temperaturas no inferiores a 20 grados Fahrenheit / -7 Celsius y una temperatura máxima de 120 grados Fahrenheit / 49 Celsius. Fuera de este rango podría causar daños al instrumento.

Probando una hoja (Presurización de una muestra)

• El instrumento debe estar preparado adecuadamente para trabajar con las muestras que se están analizando.
• Coloque siempre el inserto del tamaño adecuado con una junta del tamaño adecuado para garantizar que la muestra no sobresalga ni salga disparada de la tapa. La base del casquillo de compresión de ½ pulgada debe usarse solo con sistemas de sellado de 3/8 y ½ pulgada. La base del casquillo de compresión de ¼ de pulgada debe usarse con sistemas de sellado de 1/8 y ¼ de pulgada y Almond. El sistema de prensaestopas de compresión de césped debe usarse únicamente con la base del prensaestopas de compresión de césped.
• Se deben colocar gafas de seguridad antes de presurizar el instrumento; deben usarse durante la prueba hasta que el instrumento esté completamente despresurizado y guardado.
• Al observar una muestra, asegúrese de que sus ojos no estén directamente sobre la muestra. Vista desde un ligero ángulo. Esto asegurará que sus ojos no estén sobre la muestra si accidentalmente sale disparada o sale disparada de la tapa de la cámara.
• Si la muestra parece moverse durante la presurización, detenga el proceso y asegúrese de que esté sellado correctamente y de que esté utilizando la mejor junta, inserto y base de casquillo de compresión posibles para esta muestra.
• Si no puede conseguir un buen sellado en la muestra, suspenda la prueba.

Instrumento de transporte

• Nunca transporte el instrumento de cámara de presión mientras esté conectado al tanque portátil. Siempre que transporte el instrumento, es necesario desconectarlo del tanque y la manguera, y debe estar completamente despresurizado.

Instrumento dañado

• En caso de que el instrumento se caiga, se golpee o se dañe, debe devolverse a PMS Instrument Company para su evaluación antes de seguir utilizándolo. ¡El uso de equipos dañados podría provocar lesiones físicas o la muerte!
• Cada instrumento debe inspeccionarse a intervalos regulares dependiendo del uso, pero al menos una vez al año. La manguera de alta presión, los accesorios de alta presión y el instrumento deben inspeccionarse para detectar piezas, grietas, fugas o cualquier otro daño que pueda causar peligro al usuario. ¡El instrumento debe estar en buen estado de funcionamiento antes de su uso! ¡No corregir estos problemas puede provocar lesiones o la muerte!

Otras advertencias y consideraciones

• Estas son pautas básicas y recomendaciones de seguridad. El usuario debe consultar y cumplir con las leyes locales que podrían regir aún más el uso del instrumento o el uso de gases comprimidos.

Eliminación o desmantelamiento del instrumento

• Si bien el instrumento debería proporcionar años de uso, es posible que en algún momento sea desechado. Se deben seguir las pautas de reciclaje locales para su eliminación.
